產品規格
項目
資訊
應用
立式和臥式
安裝模式
非鑲入式
盤面直徑(mm)
Ø255
心軸套內孔直徑(mm)
Ø80H7
中心孔貫穿直徑(mm)
Ø 80
中心高度(立式使用)(mm)
0
底部到盤面高度(臥式使用)(mm)
310
盤面T型槽寬度(mm)
12H7
底部導鍵寬度(mm)
18h7
旋轉軸
360°
傾斜軸
-110°+110°
傳動方式
滾子凸輪
旋轉軸傳動方式
滾子凸輪
傾斜軸傳動方式
滾子凸輪
最小設定角度(deg.)
0.001
旋轉軸分割精度(sec.)
20
旋轉軸重複精度(sec.)
6
傾斜軸分割精度(sec.)
60
傾斜軸重複精度(sec.)
8
旋轉軸鎖緊方式(kg/cm²)
油壓 (3.5 / 35)
傾斜軸鎖緊方式(kg/cm²)
油壓 (3.5 / 35)
旋轉軸鎖緊扭矩(kgf · m)
687 / 70
傾斜軸鎖緊扭矩(kgf · m)
1717 / 175
馬達形式(旋轉軸)(Fanuc)(直軸不帶鍵)(錐軸)
αiF8 / βis12
馬達形式(旋轉軸)(三菱)(直軸不帶鍵)(錐軸)
HG - 154
馬達形式(傾斜軸)(Fanuc)(直軸不帶鍵)(錐軸)
αiS12 / αiF12 / βis12
馬達形式(傾斜軸)(三菱)(直軸不帶鍵)(錐軸)
HG - 204
旋轉軸減速比
1 / 60
傾斜軸減速比
1 / 120
旋轉軸盤面最大轉速(min-1)
50
傾斜軸盤面最大轉速(min-1)
25
工件最大容許慣量(水平使用)(kg-m²)
2.56
旋轉軸容許工件荷重(0˚水平)(kg)
200
旋轉軸容許工件荷重(0˚~90˚傾斜)(kg)
150
旋轉軸容許負載(盤面夾緊時) F (N / kgf)
14715 / 1500
(軸向)＊1 旋轉軸容許負載(盤面夾緊時) FxL (N.m / kgf·m)
1717 / 175
(徑向)＊2 旋轉軸容許負載(盤面夾緊時) FxL (N.m / kgf·m)
687 / 70
容許切削扭矩(N.m / kgf·m)
540 / 55
淨重(不含馬達)(kg)
580
＊1
若不採機構剎車，則此值將變為電機保持扭力時的數值。
＊2
標配直軸不帶鍵電機，錐軸電機請洽詢是否適用。
＊3
結構的極限值，實際應用轉速將隨電機變化。
＊4
斷電或伺服警報時無法保持位置，接通電源或重新啟動，旋轉軸&傾斜軸可能會旋轉，建議可採含剎車伺服電機(電機罩尺寸可能變動)

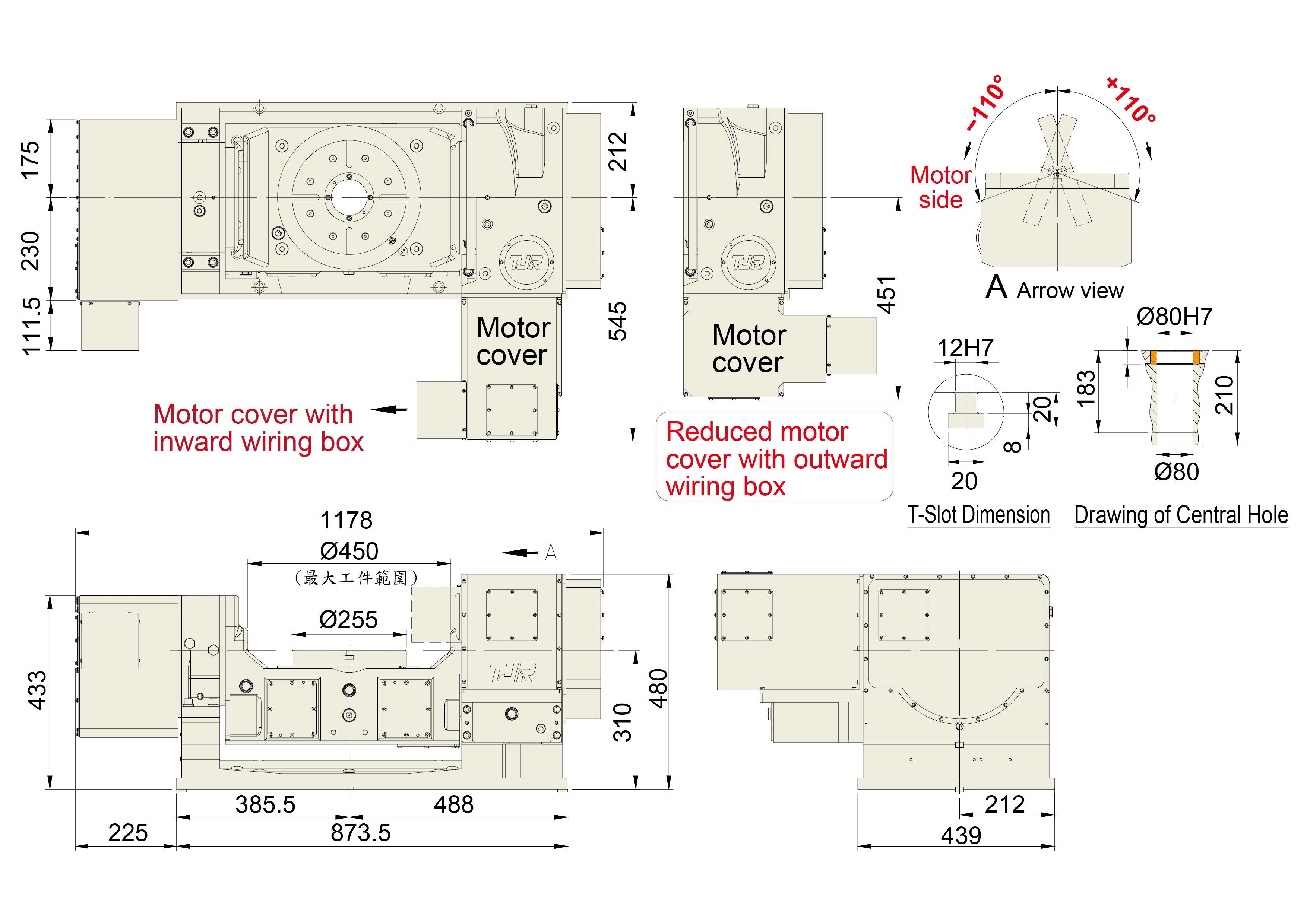

尺寸圖
